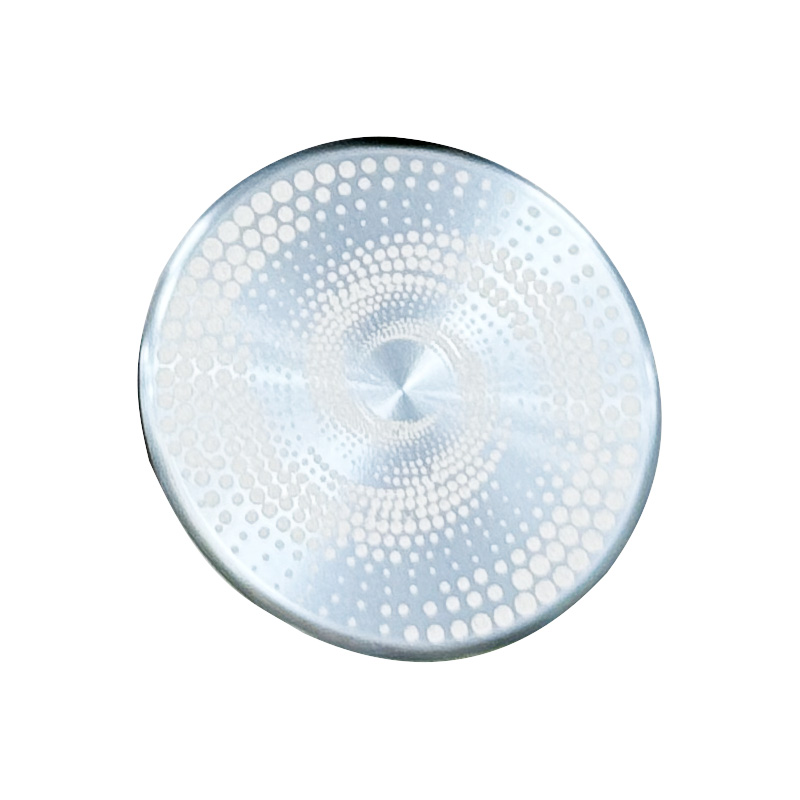

一、材料選擇：耐蝕性是基礎(chǔ)

1. 優(yōu)先選用耐腐蝕金屬：如316L不銹鋼（含鉬，抗點(diǎn)蝕能力強(qiáng)）、鈦合金（TC4，表面自然形成氧化膜）、6061-T6鋁合金（陽極氧化性能優(yōu)異）。
2. 避免易腐蝕材料：普通碳鋼、低純度鋁（如1050）易因電位差加速局部腐蝕，需謹(jǐn)慎使用。
3. 復(fù)合材料應(yīng)用：在金屬表面通過PVD鍍膜（如TiN、CrN）或電鍍（鎳、鉻）形成致密保護(hù)層，隔絕腐蝕介質(zhì)。

二、前處理：徹底清潔與活化

1. 深度清潔：采用超聲波清洗+噴砂處理，去除油污、氧化皮及加工殘留，避免雜質(zhì)成為腐蝕起點(diǎn)。
2. 化學(xué)活化：對鋁合金等易鈍化材料，使用堿蝕液（如NaOH溶液）去除表面氧化層，增強(qiáng)后續(xù)鍍層附著力。
3. 酸洗中和：清洗后立即用去離子水沖洗并烘干，防止酸堿殘留引發(fā)化學(xué)腐蝕。

三、加工工藝：減少微觀缺陷

1. 刀具優(yōu)化：使用單晶金剛石刀具（刃口鋒利度≤0.1μm），減少加工過程中產(chǎn)生的毛刺、翻邊等微觀缺陷，降低腐蝕介質(zhì)滲透風(fēng)險(xiǎn)。
2. 參數(shù)控制：
   • 轉(zhuǎn)速與進(jìn)給：高轉(zhuǎn)速（≥10000rpm）配合小進(jìn)給（0.01-0.05mm/r），避免切削力過大導(dǎo)致紋路變形；
   • 冷卻潤滑：采用微量潤滑（MQL）技術(shù)，減少切削熱引起的材料相變，同時(shí)防止切屑劃傷表面。
3. 在線檢測：加工過程中使用激光干涉儀實(shí)時(shí)監(jiān)測紋路深度與間距，確保一致性，避免因參數(shù)波動(dòng)導(dǎo)致局部薄弱區(qū)。

四、后處理：構(gòu)建防護(hù)屏障

1. 陽極氧化：鋁合金CD紋件采用硫酸陽極氧化（厚度10-20μm），生成多孔氧化膜后，通過電解著色或封閉處理（如沸水封閉、鎳鹽封閉）提升耐蝕性。
2. 化學(xué)轉(zhuǎn)化膜：不銹鋼表面采用鈍化液（如硝酸+重鉻酸鉀）處理，形成Cr?O?鈍化膜，耐鹽霧時(shí)間可達(dá)500小時(shí)以上。
3. 涂層保護(hù)：噴涂納米陶瓷涂層（如SiO?、Al?O?）或有機(jī)硅涂層，厚度控制在1-5μm，兼顧耐蝕性與紋理清晰度。

五、環(huán)境控制：阻斷腐蝕路徑

1. 加工環(huán)境：車間濕度控制在40%-60%，溫度≤25℃，減少水汽凝結(jié)；使用空氣凈化系統(tǒng)，避免灰塵顆粒嵌入紋路。
2. 包裝防護(hù)：成品采用VCI氣相防銹膜包裝，并放置干燥劑，防止運(yùn)輸過程中受潮。

六、檢測標(biāo)準(zhǔn)：量化耐蝕性能

1. 鹽霧測試：按ASTM B117標(biāo)準(zhǔn)進(jìn)行48/96/240小時(shí)中性鹽霧試驗(yàn)，觀察紋路區(qū)域是否出現(xiàn)白銹或紅銹。
2. 人工汗液測試：模擬人體汗液（pH=4.7-5.5）浸泡72小時(shí)，檢測紋理是否變色或脫落。
3. 電化學(xué)阻抗譜（EIS）：通過測試涂層電阻（Rct）評估防護(hù)性能，Rct≥10?Ω·cm2為合格。

七、維護(hù)保養(yǎng)：延長使用壽命

1. 清潔建議：使用中性清潔劑+軟布擦拭，避免酸性或堿性清潔劑腐蝕涂層。
2. 定期檢查：對長期暴露于潮濕環(huán)境的產(chǎn)品（如戶外設(shè)備），每6個(gè)月進(jìn)行一次外觀與涂層厚度檢測，及時(shí)補(bǔ)涂防護(hù)劑。

結(jié)語：避免CD紋腐蝕需貫穿材料、加工、后處理全流程，通過“預(yù)防+防護(hù)+檢測”三重保障，可顯著提升產(chǎn)品耐蝕性。例如，某手機(jī)品牌通過優(yōu)化鋁合金陽極氧化工藝，將CD紋按鍵的鹽霧測試時(shí)間從240小時(shí)提升至500小時(shí)，客戶投訴率下降80%。實(shí)踐表明，精細(xì)化管控是解決紋理腐蝕問題的核心路徑。
