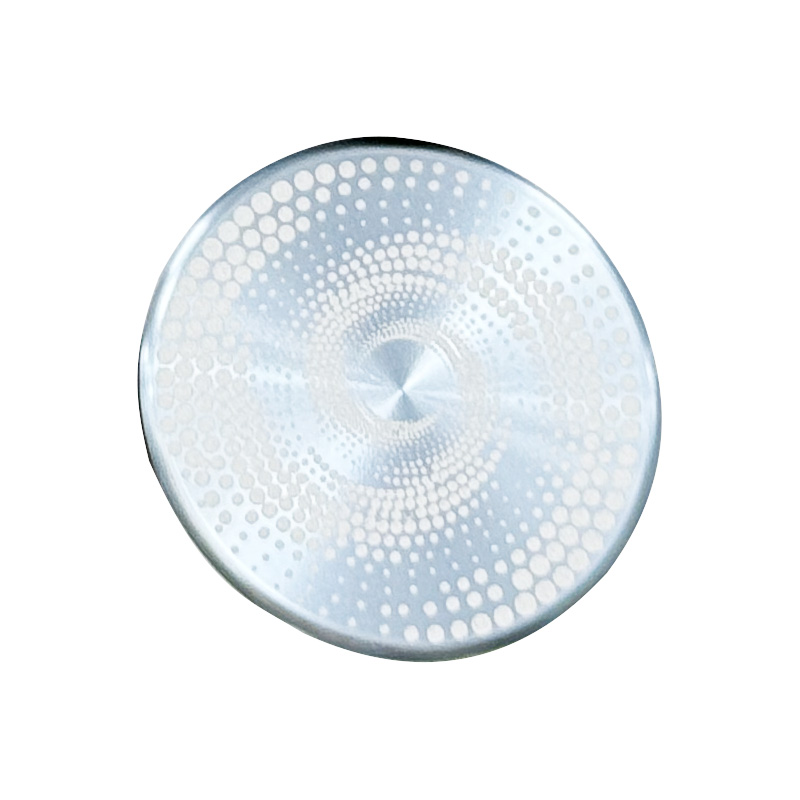

CD紋（又稱同心圓紋理）是一種通過精密加工形成的規則同心圓紋理，廣泛應用于電子產品、裝飾件及精密儀器表面。若加工后出現紋理不均勻（如間距不一、深淺差異、表面粗糙度波動），可能由設備、工藝或材料問題導致。

一、原因分析與針對性解決

1. 主軸精度不足
   • 問題：主軸徑向跳動或軸向竄動導致刀具軌跡偏移，紋理間距或深度不一致。
   • 解決：
     • 使用高精度主軸（如氣浮主軸，徑向跳動≤0.001mm）。
     • 定期校準主軸，采用激光干涉儀檢測同軸度。
     • 更換磨損的主軸軸承或傳動部件。
2. 刀具磨損或安裝偏差
   • 問題：刀具刃口鈍化、安裝偏心或角度偏差導致切削力不均。
   • 解決：
     • 定期檢查刀具磨損情況，使用顯微鏡觀察刃口狀態，及時更換刀具。
     • 采用高精度刀柄（如液壓刀柄）減少夾持誤差，確保刀具安裝垂直度≤0.005°。
     • 控制切削參數（如轉速、進給量），避免刀具過載。
3. 夾具定位不穩定
   • 問題：工件夾持松動或定位基準偏差導致加工過程中工件位移。
   • 解決：
     • 設計專用夾具，采用真空吸附或液壓夾緊方式，確保工件剛性固定。
     • 使用高精度定位銷或分度盤，確保工件重復定位精度≤0.01mm。
     • 加工前進行工件表面清潔，避免油污或雜質影響夾持力。
4. 加工參數不合理
   • 問題：切削速度、進給量或切削深度不匹配導致紋理質量波動。
   • 解決：
     • 通過實驗優化參數（如轉速8000-12000rpm，進給量0.05-0.1mm/r）。
     • 采用恒線速控制（G96指令），確保切削速度穩定。
     • 分層加工（粗加工+精加工），精加工階段減小切削深度（≤0.02mm）。
5. 材料硬度不均或表面缺陷
   • 問題：材料內部應力或硬度差異導致切削阻力變化。
   • 解決：
     • 加工前對材料進行退火或去應力處理。
     • 使用硬度均勻的原材料（如HRC30-35的鋁合金）。
     • 檢測材料表面平整度，對凹凸區域進行預加工。

二、工藝優化建議

1. 引入在線檢測
   • 使用激光測距儀或視覺系統實時監測紋理間距和深度，反饋調整加工參數。
2. 采用多軸聯動加工
   • 通過五軸機床實現刀具與工件角度動態補償，減少因工件曲面導致的紋理變形。
3. 優化刀具路徑
   • 使用CAM軟件生成螺旋或漸開線刀具路徑，避免直角轉彎導致的切削力突變。
4. 環境控制
   • 保持車間恒溫（20±2℃）和低濕度（≤60%），減少熱變形對加工精度的影響。

三、案例驗證

某手機外殼加工廠通過以下改進，將CD紋不均勻率從15%降至2%：

• 主軸升級為氣浮主軸（跳動≤0.0005mm）；
• 采用金剛石涂層刀具，壽命延長至5000件；
• 引入真空夾具，重復定位精度提升至0.005mm；
• 優化參數后，表面粗糙度Ra≤0.2μm。

總結

CD紋加工紋理不均勻需從設備、刀具、夾具、參數及材料全流程優化。通過高精度主軸、專用夾具、合理參數及在線檢測，可顯著提升紋理均勻性，滿足精密加工需求。
