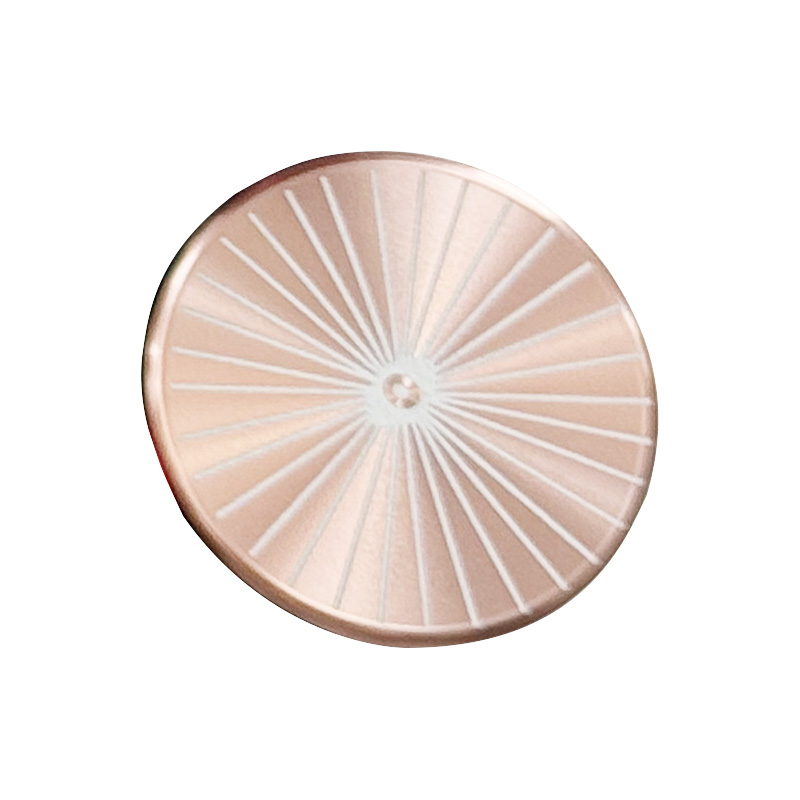

數控車床加工CD紋主要基于刀具與工件的相對運動。通過編寫特定的加工程序，控制車刀在工件表面進行有規律的螺旋或直線運動，同時配合合適的切削參數，使車刀在工件表面切削出規則的、具有一定深度和間距的紋路，形成類似CD光盤表面的紋理效果。

加工步驟

1. 工件裝夾與對刀：將待加工的工件準確安裝在數控車床的卡盤或頂尖上，確保工件安裝牢固、同軸度高。然后進行對刀操作，精確確定車刀相對于工件原點的位置，為后續的編程和加工提供準確的基準。
2. 程序編寫：根據CD紋的設計要求，如紋路的螺距、深度、起始角度等參數，使用數控編程軟件或手動編寫加工程序。程序中要包含車刀的運動軌跡、切削速度、進給量等關鍵信息。例如，采用螺旋插補指令可以實現螺旋狀的CD紋加工。
3. 試切與調整：在正式加工前，先進行試切。通過試切檢查CD紋的形狀、尺寸和表面質量是否符合設計要求。如果發現問題，如紋路不清晰、間距不均勻等，及時調整程序中的參數或刀具的安裝位置。
4. 正式加工：經過試切驗證程序無誤后，即可進行正式加工。在加工過程中，要密切關注機床的運行狀態和切削情況，確保加工過程穩定、安全。

注意事項

1. 刀具選擇：選擇合適的車刀是加工CD紋的關鍵。一般采用尖角車刀或成形車刀，刀具的刃口要鋒利，以保證切削出的紋路清晰、光滑。同時，要根據工件材料的硬度選擇合適的刀具材質，如硬質合金刀具適用于加工大多數金屬材料。
2. 切削參數控制：合理控制切削速度、進給量和切削深度等參數。切削速度過高可能導致刀具磨損加劇，切削速度過低則會影響加工效率；進給量過大可能使紋路變粗，進給量過小則可能導致切削不連續。需要根據實際情況進行反復試驗和調整。
3. 冷卻與潤滑：在加工過程中，要使用合適的冷卻液進行冷卻和潤滑，以降低切削溫度，減少刀具磨損，提高工件表面質量。
